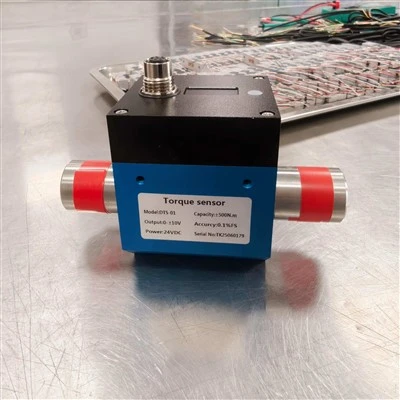

Dynamisk momenttransducerforbindelse med pc og ekstern indikator

Model: DST-01

Dynamiske drejningsmomenttransducere er kritiske komponenter i momentnøglekalibreringssystemer, der giver præcis måling af påført drejningsmoment, mens de kompenserer for reaktionskræfter.

1. Rolle i kalibreringssystemer

Dynamisk momenttransducer til industriel kalibrering integreres med kalibreringssystemer med stepmotorstyringer, momentsensorer og indkodere for at opnåmanuel, automatisk eller elektronisk håndhjulsbetjening

De muliggør begge deleåben-sløjfe og lukket-sløjfe kontrol, der sikrer kalibreringsnøjagtighed gennem-realtidsfeedback

2. Kritiske tekniske funktioner

TEDS (IEEE1451.4) Support: Automatiserer sensoridentifikation og kalibreringsparametre, hvilket reducerer opsætningsfejl

Robust konstruktion:

Rustfrit stål til korrosionsbestandighed i industrielle miljøer

Aluminiumslegering til lette applikationer

Overbelastningsbeskyttelse: modstå 150 % sikker overbelastning og 300 % ultimativ overbelastning

Miljømæssig modstandsdygtighed: IP65-klassificerede enheder, modstår indtrængning af støv/vand

3. Integration i kalibreringsarbejdsgange

Montering: Flange/firkantede-drevdesign tillader direkte kobling med momentnøgler, hvilket minimerer fejljusteringsfejl

Signalbehandling: Kræver kompatibilitet med:

Firdoblede frekvenskredsløb til støjreduktion

Afskærmede kabler (f.eks. polyurethan/PVC-skærmede) til præcise målinger med lav-støj

Temperaturkompensation: Kritisk for drift i variable laboratorie-/feltforhold

◆ Dimensioner:

◆ Funktioner og applikationer

Dynamisk momenttransducer til industriel kalibrering,output 5~15kHz frekvenssignal eller 4~20mA strømsignal, velegnet til lang-transmission.

Funktionen er lille i størrelse, nem at bruge og installere, stærk signalbekæmpende-interferensevne.

Produktet er ikke--berøringsfrit, uden slid, den højeste hastighed på 8000 RPM, velegnet til langvarige-høje-rotationsforhold.

Det er et nyt produkt udviklet af vores virksomhed på basis af den specielle teknologi af strain bridge, som er velegnet til alle former for momentmåling lejligheder med lille volumen og høj hastighed.

Ansøgninger:
DTS-seriens dynamiske drejningsmomentsensor er en nøjagtig måling af drejningsmoment og mekanisk strømforbrug. Anvendes hovedsageligt i
1.1 Elektromotor, motormotor, intern-forbrændingsmotor og andet roterende udstyr.
1.2 Ventilator, vandpumpe, momentnøgle
1.3 Tog, automobil, traktor, flyvemaskine, skib, minemaskine
1.4 Vandgenbrugssystem
1,5 viskosimeter
1.6 Procesindustri
1.7 Momentnøglekalibrering

1.8 Luftfarts-, automations- og anden fremstillingsindustri

◆ Tteknisk parameter

Parameter	Specifikationer
Kapacitetsområde	3,5,10,20,30,50,100 Nm
Strømforsyningsspænding	± 15V DC (frekvenssignaludgang), 24V DC (spændings- eller strømsignaludgang)
Momentsignal	5~15Khz (amplitude på 12V, 0,0,10kHz), 4~20mA, 1~5V, 0-10V (valgfrit)
Vifte af hastigheder	0~1000,3000,6000,8000 rpm
Nøjagtighed	±0.25%, ±0.5%
Års stabilitet	0,25 %/år
Isoleringsmodstand	Større end eller lig med 2000MΩ(100VDC)
Omgivelsestemperatur	-20~60 grader
Relativ fugtighed	0-90% RH
Overbelastningskapacitet	150%
Frekvensrespons	1 ms

Valgfrit tilbehør

	Momentmåler, indikator Tilbehør: installationsværktøj Kun visning af momentværdi Kabel; Momentsensorkabel Valgfrit: Understøtter RS232
	Hastighedsmåler Tilbehør: installationsværktøj Kun visning af hastighedsværdi Kabel: Momentsensorkabel Valgfrit: RS232.

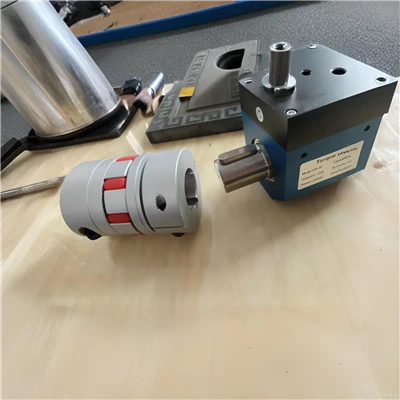

	Koblinger Aluminium til lille kapacitet Legeret stål til medium kapacitet Rustfrit stål for stor kapacitet
	PC-software 1, understøtter datavisning, lagring, download. 2, i stand til at vise data om drejningsmoment, hastighed og strømforbrug, hvis måleren, der er tilsluttet den, understøtter disse funktioner.
	Sendere: Til konvertering af mv/v-udgang til analog udgang, såsom 0-5V / 0-10V/ 4-20mA
