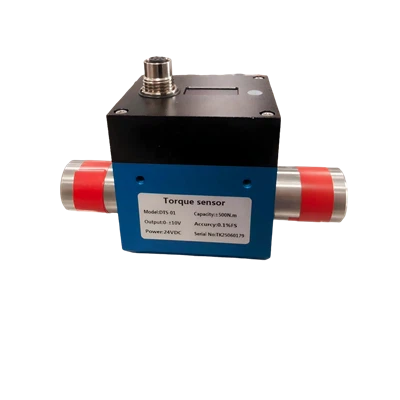

Dynamisk drejningsmomenttransducer til industriel kalibrering

Model: DST-01

Dynamiske drejningsmomenttransducere er kritiske komponenter i momentnøgle -kalibreringssystemer, hvilket giver præcis måling af påført drejningsmoment, mens de kompenserer for reaktionskræfter.

1. Rolle i kalibreringssystemer

Dynamisk drejningsmomenttransducer til industriel kalibrering integreres med kalibreringssystemer med steppermotoriske kontroller, drejningsmomentsensorer og kodere for at opnåmanuel, automatisk eller elektronisk håndhjuldrift

De aktiverer begge deleÅbn - loop og lukket - loopkontrol, at sikre kalibreringsnøjagtighed gennem reel - tidsfeedback

2. Kritiske tekniske funktioner

TEDS (IEEE1451.4) Support: Automatiserer sensoridentifikation og kalibreringsparametre, hvilket reducerer opsætningsfejl

Robust konstruktion:

Rustfrit stål til korrosionsbestandighed i industrielle miljøer

Aluminiumslegering til lette applikationer

Overbelastningsbeskyttelse: modstå 150% sikker overbelastning og 300% ultimativ overbelastning

Miljømæssig modstandsdygtighed: IP65-klassificerede enheder, modstå støv/vandindtrængning

3. Integration i kalibreringsarbejdsgange

Montering: Flange/firkant - drevdesign tillader direkte kobling med drejningsmomentnøgler, hvilket minimerer fejljusteringsfejl

Signalbehandling: Kræver kompatibilitet med:

Firedoblet frekvenskredsløb til støjreduktion

Afskærede kabler (f.eks

Temperaturkompensation: Kritisk for drift i variable laboratorie-/feltforhold

◆ Dimensioner:

◆ Funktioner og applikationer

Dynamisk drejningsmomenttransducer til industriel kalibrering,Output 5 ~ 15kHz frekvenssignal eller 4 ~ 20mA strømtegn, egnet til lang - afstandstransmission.

Funktionen er lille i størrelse, let at bruge og installere, stærke signal anti - interferensevne.

Produktet er ikke - kontakttype, ingen slid, den højeste hastighed på 8000 o / min, der er egnet til lang - term højt - hastighedsrotationsbetingelser.

Det er et nyt produkt udviklet af vores firma på grundlag af den specielle teknologi til Strain Bridge, som er velegnet til alle slags momentmålingsbegivenheder med lille volumen og høj hastighed.

◆ TEkknisk parameter

Parameter	Specifikationer
Capcity Range	3,5,10,20,30,50,100 nm (valgfrit)
Strømforsyningsspænding	± 15V DC (frekvenssignaludgang), 24V DC (spænding eller aktuelt signaludgang)
Drejningsmomentsignal	5 ~ 15 kHz (amplitude på 12V, 0,0,10 kHz), 4 ~ 20mA, 1 ~ 5V, 0-10V (valgfrit)
Område af hastigheder	0 ~ 1000.3000.6000.8000 o / min
Nøjagtighed	±0.25%, ±0.5%
Årstabilitet	0,25% / år
Isoleringsmodstand	Større end eller lig med 2000mΩ (100VDC)
Omgivelsestemperatur	-20 ~ 60 grader
Relativ fugtighed	0-90%RH
Overbelastningskapacitet	150%
Frekvensrespons	1ms

Valgfrit tilbehør

	Momentmåler, indikator Tilbehør: Installationsværktøjer Kun drejningsmomentværdi Kabel; Momentsensorkabel Valgfrit: Support Rs232
	Hastighedsmåler Tilbehør: Installationsværktøjer Hastighedsværdi kun Kabel: drejningsmomentsensorkabel Valgfrit: RS232.
	Koblinger Aluminium til lille kapacitet Legeringsstål til medium kapacitet Rustfrit stål for stor kapacitet
	PC -software 1, Support Data Display, Storage, Download. 2, der er i stand til at vise drejningsmoment-, hastigheds- og strømforbrugsdata, hvis måleren, der er tilsluttet det, understøtter disse funktioner.
	Sendere: Til konvertering af MV/ V-udgang til analog output, som 0-5V/ 0-10V/ 4-20MA
