Half Bridge 90 graders stamme målere BB -serie

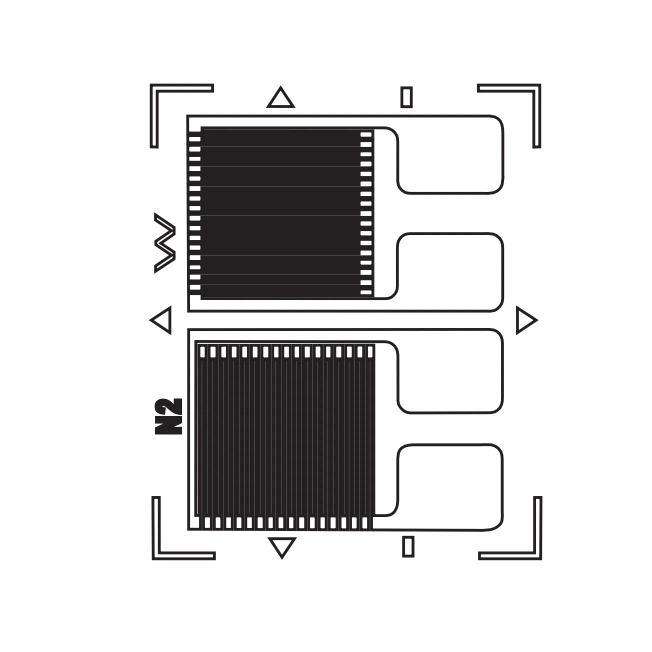

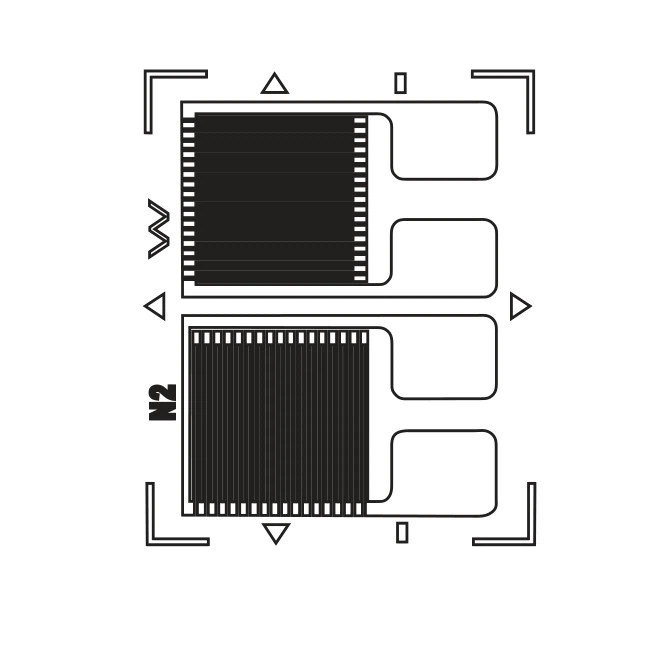

Half Bridge 90 graders stamme målere BB -serieDisse stammemålere, der kaldes 90 graders rosetter, består af to måleelementer orienteret vinkelret på hinanden. De bruges i applikationer, hvor de vigtigste stammevejledninger er kendt. Et måleelement er på linje med retningen af en stamme. 90 graders rosetstamme målere kan konfigureres til halvbroskredsløb. Fuld bro -kredsløb kan også oprettes ved hjælp af flere rosetter.
Model: BB Series Series
Bærermateriale: Phenolisk aldehyd \/polyimid \/epoxy
Målingsmateriale: folie (nikkel kobberlegering, konstantan eller karma)
Modstand: 350-1000 ohm
Terminaler: 3 eller 4
Operationel temperatur － 30- ＋ 80 grader, temperaturkompensationsområde ＋ 10- ＋ 80 grader
Tre (3) loddepunkter, lange udtryk stabile.
| MODEL | Gitterstørrelse (mm) |
Basestørrelse (mm) | Gitterafstand (mm) |
| Bf (ba\/be) 350-2 bb | 2.6×3 .3 | 6.3×7 .6 | / |
| Bf (ba\/be) 350-3 bb | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba\/be) 1000-2 bb | 2.6×3 .0 | 6.3×7 .5 | / |
| Bf (ba\/be) 1000-3 bb | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba\/be) 350-3 bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba\/be) 1000-3 bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
Ansøgninger:
Bøjningsbjælker:Strukturelle komponenter som I-bjælker, cantilevers eller maskinrammer.
Axial belastningsovervågning:Kolonner, stivere eller slipsstænger under spænding\/komprimering.
Trykfartøjer:Måling af bøjle- og aksiale spændinger i rørledninger eller tanke.
Automotive Testing:Suspensionarme, chassiskomponenter eller bremsepedaler.
Industrielle maskiner:Presser, kraner eller robotarme udsat for bøjningsbelastninger.
Eksempel Brug sag:
Overvågning af bøjningsspænding i en robotarm:
Installer BB -serienmålere ved 90 grader på toppen og bundoverfladerne på armen.
Opret forbindelse til et dataindsamlingssystem i halvbro-tilstand.
Mål realtidsbøjningsstamme under drift for at optimere nyttelastkapaciteten og forhindre overbelastning.
Hvornår skal man bruge BB vs. HA -serien:
BB -serie (90 grader):Bedst til bøjning, aksiale belastninger eller applikationer, der kræver temperaturkompensation i en halvbro-opsætning.
HA -serie (45 grader):Optimeret til måling af forskydning\/torsionsstamme.
For nøjagtige BB -serie -specifikationer, se producentens datablad eller teknisk support.
Note:Andre modeller og størrelser er tilgængelige i henhold til kundeanmodningen
