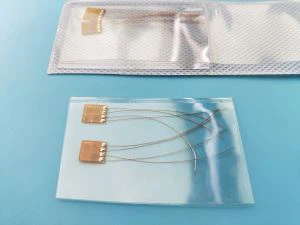

Hver pakke 40 stk, kan loddes kobbertråd, god ydeevne Fem (5) loddepunkter
Model
Måling gitterstørrelse (mm)
Bærestørrelse (mm)
BF350-3EB
2.25×2.65
9.2×7.7
ZF1000-3EB
2.25×2.65
9.2×7.7
Note:Andre modeller og størrelser er tilgængelige efter kundens ønske
Anvendelse:
Krafttransducere:
Fuldbromålere er ideelle til fremstilling af høj-krafttransducere med høj præcision, ved at udnytte bøjningsbjælkeprincipperne til at skabe nøjagtige enheder til måling af vægt og andre kræfter.
Bøjnings- og forskydningsspænding:
De anvendes i applikationer som forskydningsbjælker til at bestemme forskydningsspændinger og til at måle rene bøjningsspændinger, med specialiserede konfigurationer til rådighed for at udligne aksial belastning.
Torsionsmåling:
Fuld bro strain gauges kan konfigureres til at måle torsionskræfter ved at bestemme forskydningsspændinger i elementer som torsionsstænger.
Spændings-/kompressionsstænger:
Disse målere bruges også til at måle spænding og kompression i stænger, hvilket giver en robust løsning til kraftmåling i strukturelle komponenter.
Højdepunkter
Høj nøjagtighed og stabilitet:
Den integrerede karakter af den fulde brokonfiguration sikrer præcis justering af alle fire aktive målere.
Temperatur- og krybekompensation:
Fuldbro-strain gauges er ofte temperatur- og krybningskompenseret, hvilket udligner virkningerne af termisk ekspansion og materialekryb på målesignalet.
Forenklet installation:
Limning af hele broen på én gang forenkler installationsprocessen sammenlignet med individuelle strain gauges.
Øget pålidelighed:
Eliminering af intra-broledninger og lodning reducerer forbindelsespunkterne og forbedrer derved den overordnede pålidelighed og reducerer potentielle fejlkilder.
Hvordan de virker
En strain gauge med fuld bro har fire elektriske modstandsgitre, der fungerer som de fire aktive arme på en Wheatstone-bro.
Når der påføres en mekanisk kraft på objektet, forårsager det en deformation, der ændrer gitterets modstand.
Disse modstandsændringer ubalancerer brokredsløbet, hvilket producerer et målbart elektrisk udgangssignal.
Det integrerede komplette brodesign giver mulighed for sansning af både belastning og dets modsætning i et andet element, hvilket udelukker uønskede effekter som bøjning eller temperaturændringer fra det endelige output.
